皮帶輸送機中的滾筒是輸送機必不可少的基本組成部件。滾筒失效將直接導致整條輸送線停機，對正常生產影響很大，同時還會帶來繁重的維修工作量。

滾筒包膠磨損嚴重是導致滾筒失效的主要原因。 因此，減輕滾筒包膠磨損就成為輸送設備優(yōu)化管理工作的一項重要任務。目前我國對滾筒包膠磨損建模的研究非常少，因此，開展該領域的研究工作，對減輕包膠磨損對生產的影響、降低維修成本和工作量、節(jié) 約資源和優(yōu)化輸送設備管理等方面都有著重大的現(xiàn)實意義和理論意義。

1、滾筒包膠磨損的主要因素

滾筒包膠是橡膠制品，它的組織結構是一種微觀的層狀結構。通過對現(xiàn)場包膠磨損情況的觀察研究，發(fā)現(xiàn)其磨損表現(xiàn)為表面周期性地產生微小的舌狀物撕裂，以及在拉伸作用下舌狀物發(fā)生斷裂兩個過程，而這兩個過程是大面積發(fā)生的，這就出現(xiàn)了宏觀磨損，屬于典型的磨粒磨損。

通過對不同工況條件下的滾筒包膠磨損原因進行 分析可知，滾筒包膠與輸送帶接觸面的正壓力較大、滾筒所處環(huán)境煤塵灑落較多時，包膠磨損比較嚴重，滾筒更換較頻繁。統(tǒng)計結果如圖1所示。

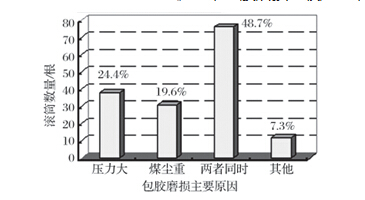

圖1   滾筒包膠磨損原因統(tǒng)計

依據統(tǒng)計數(shù)據，結合滾筒磨損的現(xiàn)場實際情況，以及橡膠磨損學知識，將滾筒包膠磨損的主要因素歸結為：滾筒包膠與輸送帶間的正壓力，充斥到輸送帶與包膠之間的磨損介質——煤塵微粒，以及輸送帶在張力變化時與滾筒包膠之間存在的彈性摩擦。

2、滾筒包膠的磨損機理

磨損是指摩擦副表面作相對運動時，由于機械與(或)化學作用所發(fā)生的材料脫落現(xiàn)象。滾筒包膠磨損的主要原因，同樣是包膠與接觸介質之間在較大正壓發(fā)生了相對運動。這樣，在研究滾筒包膠磨損就有以下3個重要影響因素。

(1)包膠的接觸介質。皮帶輸送機專門用于運輸煤炭時，因在輸送帶和滾筒之間存在著大量的煤炭微粒。通過現(xiàn)場大量觀察研究發(fā)現(xiàn)，在分布范圍和厚度方面，這些微粒在輸送帶和滾筒上基本可以認為是均勻分布。

(2)包膠層受到的正壓力。這個壓力主要是來自輸送帶的張緊力。皮帶輸送機要保證正常運轉，需要在輸送帶上施加適當?shù)膹埦o力，以保證輸送帶在啟停及運轉過程中不致出現(xiàn)打滑現(xiàn)象。

(3)包膠與接觸介質之間的相對運動。這種相對運動可以分為兩種：一種是在皮帶輸送機啟動和停止的瞬間，滾筒包膠與輸送帶之間會存在瞬時的相對運動，這種相對運動存在的時間短，且是間歇性出現(xiàn)；另一種是在皮帶輸送機運行中，由于輸送帶與滾筒包膠之間存在摩擦力矩的作用，因此滾筒兩邊的輸送帶受到的張力并不相等，如圖2所示。

圖2   滾筒所受張力示意

輸送帶作為一種橡膠制品，在張力變化時所產生的長度變化是很明顯的。皮帶輸送機運行時，輸送帶從接觸到滾筒到脫離滾筒這一時間段內，會連續(xù)發(fā)生長度變化；在相對于滾筒轉動速度以外，輸送帶與包膠之間存在彈性滑動，這種滑動在皮帶輸送機正常運行時會一直發(fā)生，是導致滾筒包膠與接觸介質之間相對運動的主要原因。
